RETIE

1. CAPITULO 1 ARTICULO 1

El objeto fundamental de este reglamento es establecer las medidas tendientes a garantizar la seguridad de las personas, de la vida tanto animal como vegetal y la preservación del medio ambiente; previniendo, minimizando o eliminando los riesgos de origen eléctrico. Sin perjuicio del cumplimiento de las reglamentaciones civiles, mecánicas y fabricación de equipos.
Importante:

La protección de la vida y la salud humana.

 La protección de la vida animal y vegetal.

 La preservación del medio ambiente.

 La prevención de prácticas que puedan inducir a error al usuario.

2. CAPITULO 1 ARTICULO 2

Instalaciones: Para efectos de este reglamento, se consideran como instalaciones eléctricas los circuitos eléctricos con sus componentes, tales como, conductores, equipos, máquinas y aparatos que conforman un sistema eléctrico y que se utilizan para la generación, transmisión, transformación, distribución o uso final de la energía eléctrica; sean públicas o privadas y estén dentro de los límites de tensión y frecuencia aquí establecidos, es decir, tensión nominal mayor o igual a 24 V en corriente continua (c.c.) o más de 25 V en corriente alterna (c.a.) con frecuencia de servicio nominal inferior a 1000 Hz.

Personas: Este Reglamento debe ser observado y cumplido por todas las personas naturales o jurídicas, nacionales o extranjeras, contratistas u operadores que generen, transformen, transporten, distribuyan la energía eléctrica; y en general, por quienes usen, diseñen, supervisen, construyan, inspeccionen, operen o mantengan instalaciones eléctricas en Colombia. Así como por los productores, importadores y comercializadores de los productos objeto del RETIE y por los organismos de evaluación de la conformidad.

Productos: utilización en las instalaciones eléctricas y estar directamente relacionados con el objeto y campo de aplicación del Reglamento Técnico de Instalaciones Eléctricas – RETIE, deben dar cumplimiento a los requisitos establecidos en éste y demostrarlo mediante un Certificado de Conformidad de Producto.

Excepciones:

a. Instalaciones propias de vehículos (automotores, trenes, barcos, navíos, aeronaves). Siempre que estos no estén destinados a vivienda, comercio o vehículos de recreo.

b. Instalaciones propias de los siguientes equipos: electromedicina, señales de radio, señales de TV, señales de telecomunicaciones, señales de sonido y señales de sistemas de control.

c. Instalaciones que utilizan menos de 24 voltios o denominadas de “muy baja tensión”, siempre que no estén destinadas a suplir la necesidades eléctricas de edificaciones o lugares donde se concentren personas, sus corrientes no puedan causar alto riesgo o peligro inminente de incendio o explosión por arcos o cortocircuitos. d. Instalaciones propias de electrodomésticos, máquinas y herramientas, siempre que el equipo, máquina o sistema no se clasifique como instalación especial en la NTC 2050 Primera Actualización, o en el presente reglamento.

3. CAPITULO 1 ARTICULO 3

Para los efectos del presente reglamento se aplicarán las definiciones generales que aparecen a continuación y las de la NTC 2050 primera actualización. Para dar claridad y concordancia con el objeto del RETIE algunas definiciones pueden apartarse de las establecidas en normas con otros objetivos. Cuando un término no aparezca, se recomienda consultar las normas IEC serie 50 o IEEE 100.

Una pequeña muestra de esto:

ACCESIBLE: Que está al alcance de una persona, sin valerse de mecanismo alguno y sin barreras físicas de por medio.

ACCIDENTE: Evento no deseado, incluidos los descuidos y las fallas de equipos, que da por resultado la muerte, una lesión personal, un daño a la propiedad o deterioro ambiental.

ACOMETIDA: Derivación de la red local del servicio respectivo, que llega hasta el registro de corte del inmueble. En edificios de propiedad horizontal o condominios, la acometida llega hasta el registro de corte general. En aquellos casos en que el dispositivo de corte esté aguas arriba del medidor, para los efectos del presente reglamento, se entenderá la acometida como el conjunto de conductores y accesorios entre el punto de conexión eléctrico al sistema de uso general (STN, STR o SDL) y los bornes de salida del equipo de medición.

ACREDITACIÓN: Procedimiento mediante el cual se reconoce la competencia técnica y la idoneidad de organismos de certificación e inspección, así como laboratorios de ensayo y de metrología.

ACTO INSEGURO: Violación de una norma de seguridad ya definida.

ADMINISTRACIÓN DE RIESGOS: La aplicación sistemática de políticas administrativas, procedimientos y prácticas de trabajo para mitigar, minimizar o controlar el riesgo.

AISLADOR: Elemento de mínima conductividad eléctrica, diseñado de tal forma que permita dar soporte rígido o flexible a conductores o a equipos eléctricos y aislarlos eléctricamente de otros conductores o de tierra.

AISLAMIENTO ELÉCTRICO BÁSICO: Aislamiento aplicado a las partes vivas para prevenir contacto eléctrico.

AISLAMIENTO FUNCIONAL: Es el necesario para el funcionamiento normal de un aparato y la protección contra contactos directos.

AISLAMIENTO REFORZADO: Sistema de aislamiento único que se aplica a las partes vivas peligrosas y provee un grado de protección contra el contacto eléctrico y es equivalente al doble aislamiento.

AISLAMIENTO SUPLEMENTARIO: Aislamiento independiente aplicado de manera adicional al aislamiento básico, con el objeto de brindar protección contra contacto eléctrico en caso de falla del aislamiento básico.

AISLANTE ELÉCTRICO: Material de baja conductividad eléctrica que puede ser tomado como no conductor o aislador.

ALAMBRE: Hilo o filamento de metal, trefilado o laminado, para conducir corriente eléctrica.

ALAMBRE DURO: Aquel que ha sido trefilado en frío hasta su tamaño final, de manera que se acerque a

4. CAPITULO 1 ARTICULO 5

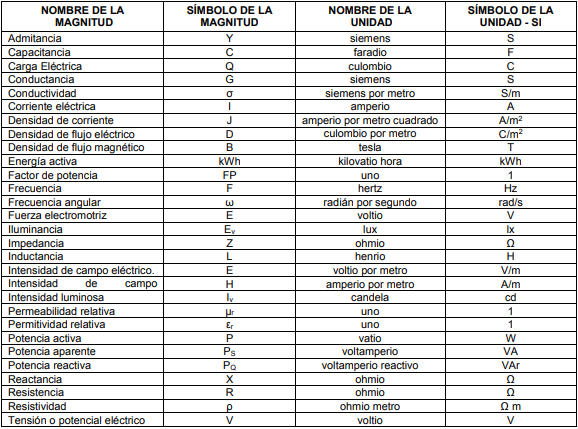

En las instalaciones objeto del presente reglamento se debe aplicar el Sistema Internacional de Unidades (SI), aprobado por la Resolución No. 1823 de 1991 de la Superintendencia de Industria y Comercio. En consecuencia, los siguientes símbolos y nombres tanto de magnitudes como de unidades deben utilizarse en las instalaciones eléctricas.

5. CAPITULO 2 ARTICULO 10

Diseño de las Instalaciones Electricas: Toda instalación eléctrica a la que le aplique el RETIE, debe contar con un diseño realizado por un profesional o profesionales legalmente competentes para desarrollar esa actividad. El diseño podrá ser detallado o simplificado según el tipo de instalación.

El Diseño detallado debe ser ejecutado por profesionales de la ingeniería cuya especialidad esté relacionada con el tipo de obra a desarrollar y la competencia otorgada por su matrícula profesional, conforme a las Leyes 51 de 1986 y 842 de 2003.

Para las instalaciones de edificaciones para uso domiciliario o similar, clasificadas como instalaciones básicas cuya capacidad instalable sea menor o igual a 7 KVA, que no hagan parte de edificaciones con más de 4 cuentas, ni contemplen instalaciones especiales, el diseño se podrá reemplazar por un esquema o plano de construcción, basado en especificaciones predefinidas, que debe suscribir con su nombre, cédula de ciudadanía, número de matrícula profesional y firma el técnico, tecnólogo o ingeniero responsable de la construcción de la instalación y entregarlo al propietario de la instalación, el cual deberá conservarlo para el mantenimiento y posteriores reparaciones de la instalación y se anexará copia con la declaración de cumplimiento para efectos de legalización de la instalación con el operador de la red.

La construcción, ampliación o remodelación de toda instalación eléctrica objeto del RETIE, debe ser dirigida, supervisada y ejecutada directamente por profesionales competentes, que según la ley les faculte para ejecutar esa actividad y deben cumplir con todos los requisitos del presente reglamento.

Los diseños de las instalaciones eléctricas deben propiciar que en la construcción de la instalación se cumplan todos los requerimientos del RETIE que le apliquen. Tanto las memorias de cálculo como los planos o diagramas deben contemplar en forma legible el nombre, apellidos y número de matrícula profesional de la persona.

Los lugares donde se construya cualquier instalación eléctrica deben contar con los espacios (Incluyendo los accesos) suficientes para el montaje, operación y mantenimiento de equipos y demás componentes, de tal manera que se garantice la seguridad tanto de las personas como de la misma instalación.

Toda instalación eléctrica y todo producto que sean objeto del presente reglamento deben cumplir los requisitos que le apliquen y demostrarlo mediante la certificación de conformidad correspondiente establecida en el Capítulo 10 del presente Anexo General.

En el diseño de las instalaciones eléctricas, excepto en las residenciales de menos de 15 kVA de carga instalable, se debe hacer análisis del conductor más económico en acometida y alimentadores, considerando el valor de las pérdidas de energía en su vida útil, teniendo en cuenta las cargas estimadas, los tiempos de ocurrencia, las pérdidas adicionales por armónicos y los costos de energía proyectando el valor actual en la vida útil de la instalación.

6. CAPITULO 2 ARTICULO 12

Para efectos del presente reglamento, se estandarizan los siguientes niveles de tensión para sistemas de corriente alterna, los cuales se adoptan de la NTC 1340:

a. Extra alta tensión (EAT): Corresponde a tensiones superiores a 230 kV.

b. Alta tensión (AT): Tensiones mayores o iguales a 57,5 kV y menores o iguales a 230 kV.

c. Media tensión (MT): Los de tensión nominal superior a 1000 V e inferior a 57,5 kV.

d. Baja tensión (BT): Los de tensión nominal mayor o igual a 25 V y menor o igual a 1000 V.

e. Muy baja tensión (MBT): Tensiones menores de 25 V.

Toda instalación eléctrica objeto del RETIE, debe asociarse a uno de los anteriores niveles. Si en la instalación existen circuitos en los que se utilicen distintas tensiones, el conjunto del sistema se clasificará, en el grupo correspondiente al valor de la tensión nominal más elevada.

7. CAPITULO 1 ARTICULO 5

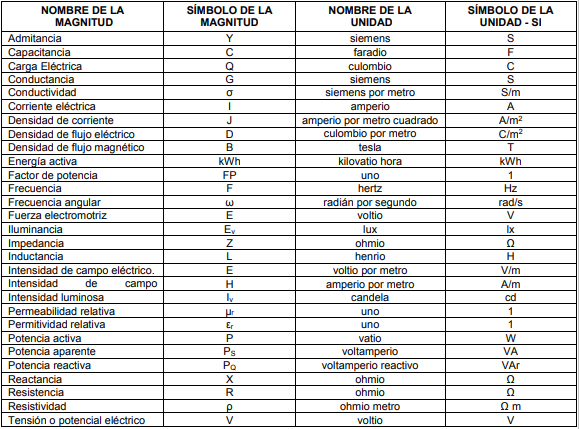

En las instalaciones objeto del presente reglamento se debe aplicar el Sistema Internacional de Unidades (SI), aprobado por la Resolución No. 1823 de 1991 de la Superintendencia de Industria y Comercio. En consecuencia, los siguientes símbolos y nombres tanto de magnitudes como de unidades deben utilizarse en las instalaciones eléctricas.

8. ARTICULO 6 – SIMBOLOGÍA Y SEÑALIZACIÓN

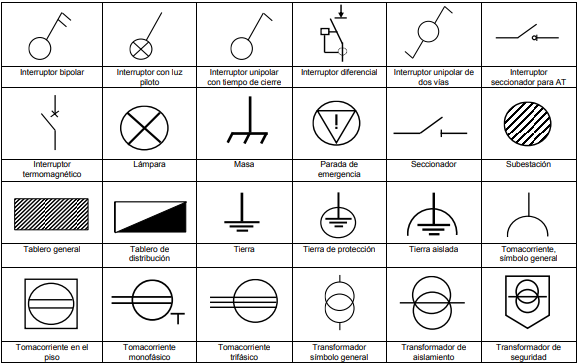

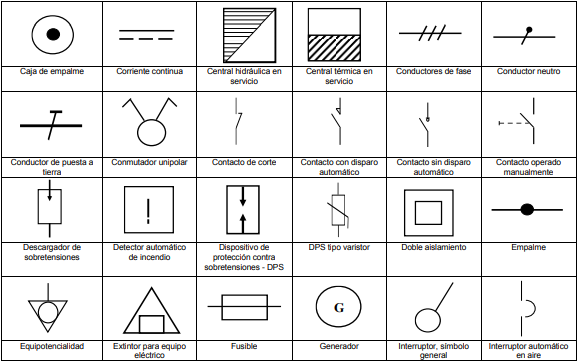

Son de obligatoria aplicación los símbolos gráficos contemplados en la Tabla 6.1, tomados de las normas unificadas IEC 60617, ANSI Y32, CSA Z99 e IEEE 315, los cuales guardan mayor relación con la seguridad eléctrica. Cuando se requieran otros símbolos se pueden tomar de las normas precitadas.

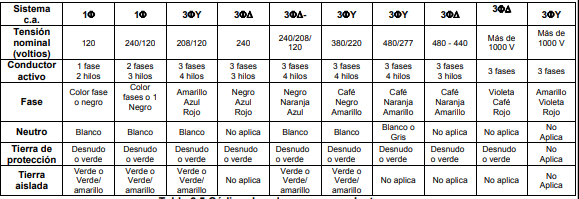

SEÑALIZACION

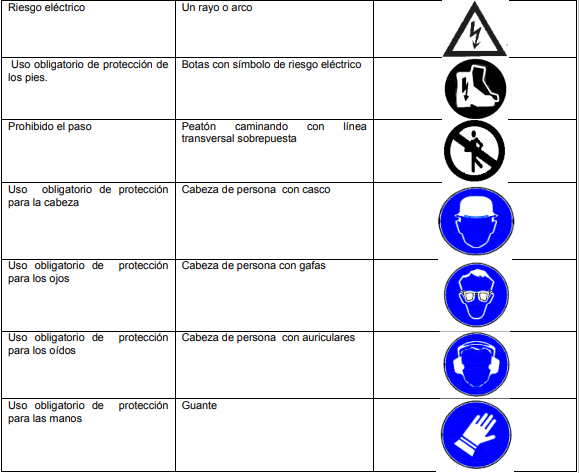

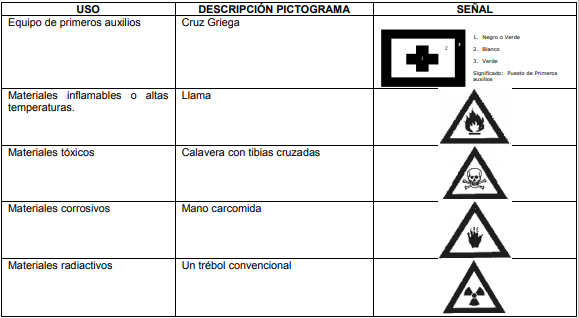

El objetivo de las señales de seguridad es transmitir mensajes de prevención, prohibición o información en forma clara, precisa y de fácil entendimiento para todos, en una zona en la que se ejecutan trabajos eléctricos o en zonas de operación de máquinas, equipos o instalaciones que entrañen un peligro potencial. Las señales de seguridad no eliminan por sí mismas el peligro pero dan advertencias o directrices que permitan aplicar las medidas adecuadas para prevención de accidentes.

9. DEMOSTRACIÓN DE CONFORMIDAD DE INSTALACIONES ELÉCTRICAS

ASPECTOS GENERALES DE LA CERTIFICACIÓN DE LA INSTALACIÓN

Toda instalación eléctrica construida con posterioridad al 1º de mayo de 2005, ampliación o remodelación según lo dispuesto en el artículo 2º “CAMPO DE APLICACIÓN”, debe contar con el Certificado de Conformidad con el presente reglamento. Igual condición aplica a las ampliaciones o remodelaciones. Para efectos del presente reglamento y de acuerdo con la Ley 1480 de 2011, la instalación eléctrica, en su conjunto, se considera un producto, en consecuencia y conforme la Decisión 506 de 2001 de la Comunidad Andina de Naciones, se acepta como certificado de conformidad la declaración del proveedor o productor, que para el caso será la declaración de cumplimiento suscrita por el profesional competente responsable de la construcción directa o de la supervisión de la construcción de la instalación eléctrica.

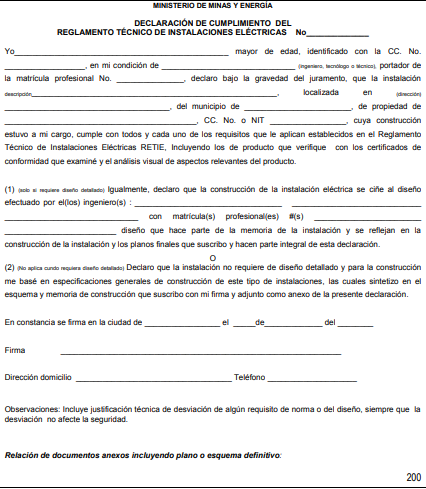

– Para efectos de la certificación de la conformidad con el presente reglamento, en todos los casos el profesional competente responsable directo de la construcción o de la dirección de la construcción de la Instalación eléctrica, cualquiera que fuere el tipo, así como la remodelación o ampliación, debe declarar ANEXO GENERAL DEL RETIE RESOLUCIÓN 9 0708 DE AGOSTO 30 DE 2013 CON SUS AJUSTES Anexo General Reglamento Técnico de Instalaciones Eléctricas – RETIE 194 el cumplimiento del RETIE, diligenciando y firmando el formato “Declaración de Cumplimiento del Reglamento Técnico de Instalaciones Eléctricas”.

– La inspección de la instalación eléctrica es el examen y comprobación de la funcionalidad de la instalación y la determinación de su conformidad con los requisitos establecidos en el RETIE y debe ser hecha sobre la base de un juicio profesional, por lo que requiere que la persona que la realice posea las más altas competencias sobre el tema a inspeccionar y lo demuestre con su certificación de competencia profesional. El diseño es una herramienta de apoyo de la inspección pero no es el objeto a determinarle la conformidad.

– Requieren Certificación Plena y por ende Declaración de Cumplimiento y Dictamen de Inspección, las siguientes instalaciones construidas, ampliadas o remodeladas en la vigencia del RETIE:

– Los dictámenes de inspección tendrán una validez de cinco años para instalaciones especiales, de 10 años para instalaciones básicas e instalaciones de redes de distribución y de 15 años para plantas de generación, líneas y subestaciones asociadas a transmisión. Para dar cumplimiento al artículo 4º de la Ley 143 de 1994 en lo referente a la seguridad de la instalación, los responsables de la prestación del servicio de electricidad deben garantizar la operación y mantener los niveles de seguridad establecidos en el presente reglamento y demás disposiciones sobre la materia y solicitar al usuario la verificación de que se mantienen las condiciones de seguridad, mediante la revisión de la instalación y la renovación de la certificación del cumplimiento del RETIE, incluyendo el dictámenes de inspección, cuando requiera certificación plena.

– Los certificados de producto y los dictámenes de inspección conforme al RETIE expedidos por organismos acreditados bajo las Resoluciones 181294 de 2008 o 180195 de 2009 tendrán validez hasta el término de su vigencia.
